取付 NDロードスター サイドブレーキ延長レバーキット
この度は弊社オリジナルパーツ
MAZDA NDロードスター サイドブレーキ延長レバーキット
ご購入くださいまして
誠にありがとうございます
パーツ取付に当たり
当ページにて取付説明例をお伝えいたしますので
参考になさってください
取付時に
お車の損傷 並びに お怪我等されませんよう
細心の注意を払い実行くださいませ
Thank you very much for purchasing our original part, the Mazda ND Roadster handbrake extension lever kit. Please refer to the installation instructions on this page for installation instructions. Please take great care when installing to avoid damaging your vehicle or causing injury.
構成部品 必要工具等
↑

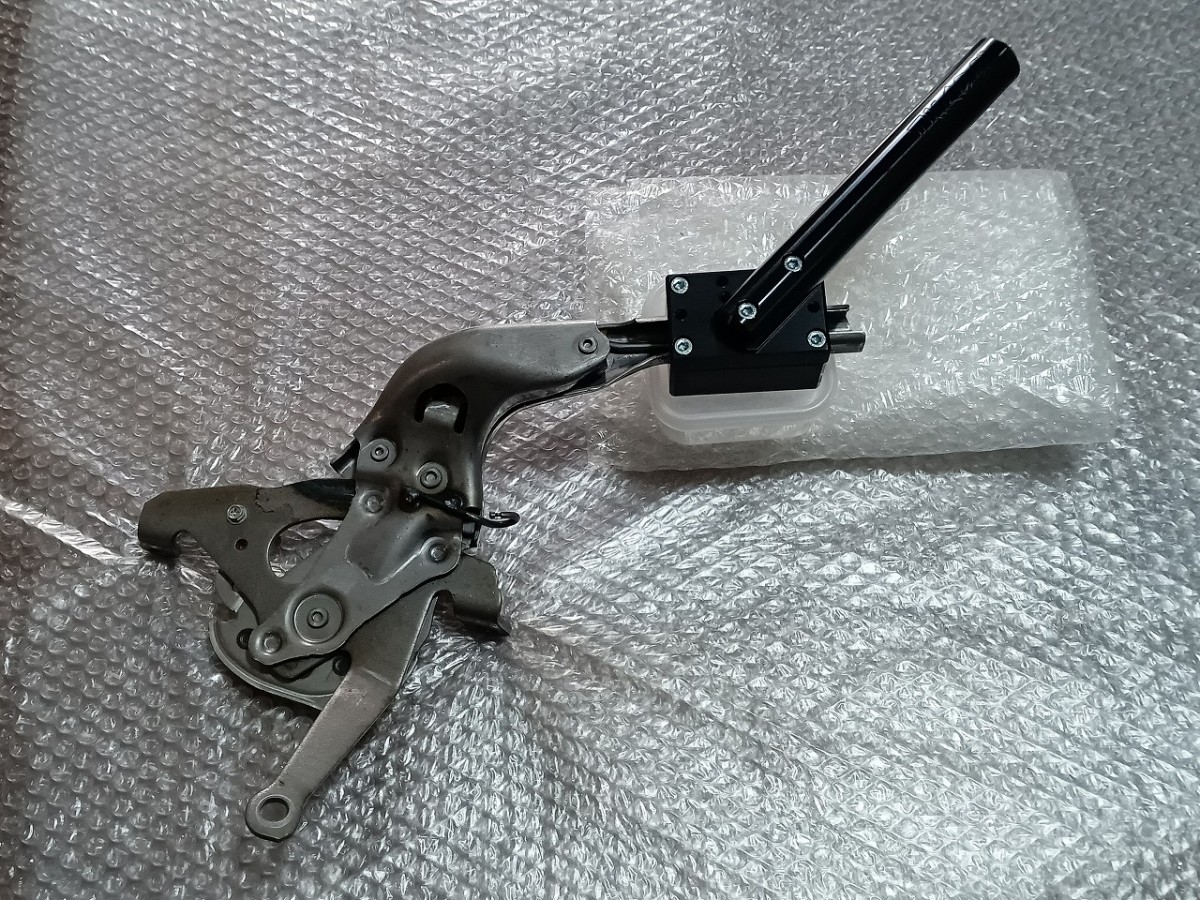

サイドブレーキ ハンドブレーキ 本体の全体像です
画像 モデルは NDロードスター です
↑
Side brake Hand brake Overall view of the main body
Image model is ND Roadster
↑
サイドブレーキ 延長レバーキット 構成パーツです
■ブロック 凹 1個
■ブロック 1個
■レバー本体 1本
■ネジ大 6個
■ネジ小 5個
Side brake extension lever kit components
■Block concave 1 piece
■Block 1 piece
■Lever body 1 piece
■Large screw 6 pieces
■Small screw 5 pieces
↑
取付の際に必要な工具です
六角レンチ 4.0mm と 2.5mm
ご準備ください
（キットには含まれておりません）
Tools required for installation:
4.0mm and 2.5mm hex wrenches
(not included in the kit)
取付準備 サイドブレーキ本体 Installation preparation
↑
取付 下準備です
ご自身の車輌のサイドブレーキレバーの
握り部のゴム等を取り外します
本体フレームの確認です
握り部ゴムパーツが
レバー本体フレームに
しっかりとフィットしています
外れる瞬間に他の部分に衝突しないよう
最新の注意を払い作業ください
ゴムパーツを ヒートガン等にて
温めておくと外しやすいです
（個体差あります）
Installation preparation
Remove the rubber grip of the handbrake lever of your vehicle
Check the main frame
The rubber grip part fits securely to the lever frame, so please be careful when removing it so that it does not collide with other parts.
It's easier to remove the rubber parts if you warm them up with a heat gun
(This may vary from piece to piece)
取付準備 ブロックの取付準備 Preparation for installing blocks
↑
取付準備 ブロックの取付準備です
2つの部品の内 左側の黄色枠の部品を 1番先に活用します
↑
Preparing for installation
Preparing for installation of the blocks
Of the two parts, the part in the yellow frame on the left will be used first.
↑
取付準備 ブロックの取付準備です
小さなネジを仮付けします
（本締めは取付位置が決まってから行います）
↑
Preparation for installation: Preparation for installing the block
Small screws are also temporarily attached
(Final tightening will be done after the installation position has been decided)
本体にインストール Install on the device
↑
①先ほどのブロックを
写真の様にレバーに取り付けます
↑
①Attach the block
to the lever as shown in the picture.
↑
②桃色枠のブロックを
写真の様に合わせ
大き目のビスで取り付けます
しっかりと絞めつけます
（締付過ぎに注意です）
↑
②Align the pink frame block as shown in the picture
and attach it with a large screw
Tighten it firmly
(Be careful not to overtighten)
↑
③先ほど仮止めしていた
小さなビスを締め付けてゆきます
5個のビスを少しずつバランスよく締付～固定します
↑
③ Now tighten the small screws that were temporarily fastened earlier.
Tighten the five screws little by little in a balanced manner until they are fixed.
↑
④ブロックの固定後
レバーを好みの角度で取り付けて完成です
↑
④After fixing the block
Attach the lever at the desired angle and you're done!
レバー 角度等調整について Lever angle adjustment
↑角度につきましては
4段階の調整が可能です
ご自身の体系～シートポジション
そして車輛側の利き具合等
総合的にバランスを確認し
位置/角度 の決定を行ってください
↑
The angle can be adjusted in 4 stages.
Check the overall balance based on your body type, seat position, and the vehicle's power, and decide on the position/angle.
レバー位置調整 その２ Lever position adjustment part 2
↑
レバーの取付ポジションを調整できます
純正のレバーを中心に
右側（運転席側）
左側（助手席側）
取付ブロックを反転させることにより
左右 お好みの位置に設定 できます
上記取付手順は 右側（運転席側）をご案内したモノになります
↑
You can adjust the mounting position of the lever
Centered on the original lever
Right side (driver's side)
Left side (passenger's side)
By inverting the mounting block
You can set it to your preferred position on the left or right
The above installation procedure is for the right side (driver's side)
スピンターンノブ につきまして About the spin turn knob
当キットにはスピンターンノブは付属しておりません
購入者様にてご用意くださいます様
お願いいたします
This kit does not come with a spin turn knob.
Please prepare it yourself.
取付完成例 Example of completed installation
↑
取付完成例・Ａ
写真の車輌の場合
取付けているシートやそのポジションの都合があり
取付説明にある左側へ取付を行った画像になります
この様に 車輛個体差に合わせて
取付ができるように設計されています
↑
Installation completed example A
In the case of the vehicle in the photo,
due to the seat installed and its position,
this image shows the seat installed on the left side as described in the installation instructions.
In this way, it is designed to be installed according to the individual differences of the vehicle.
