取付　NISSAN GT-R NISMO サイドブレーキ延長レバーキット

この度は

弊社オリジナルパーツ

NISSAN GT-R NISMO サイドブレーキ延長レバーキット

ご購入くださいまして

誠にありがとうございます

パーツ取付に当たり

当ページにて取付説明例をお伝えいたしますので

参考になさってください

取付時に

お車の損傷　並びに　お怪我等されませんよう

細心の注意を払い実行くださいませ

We are pleased to announce

Our original parts

NISSAN GT-R NISMO Side Brake Extension Lever Kit

Thank you very much for your purchase.

Please refer to this page for installation instructions.

Please refer to this page for an example of installation.

Please refer to it for your reference.

Please be careful not to damage your car or injure yourself during installation.

Please be very careful not to damage your car or injure yourself

Please be very careful when installing the parts.

構成部品　必要工具等　

↑

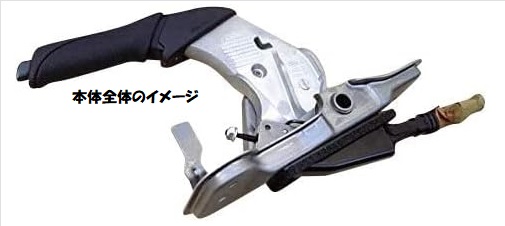

サイドブレーキ　ハンドブレーキ　本体の全体像です

Side brake Hand brake Overall view of the main body

↑

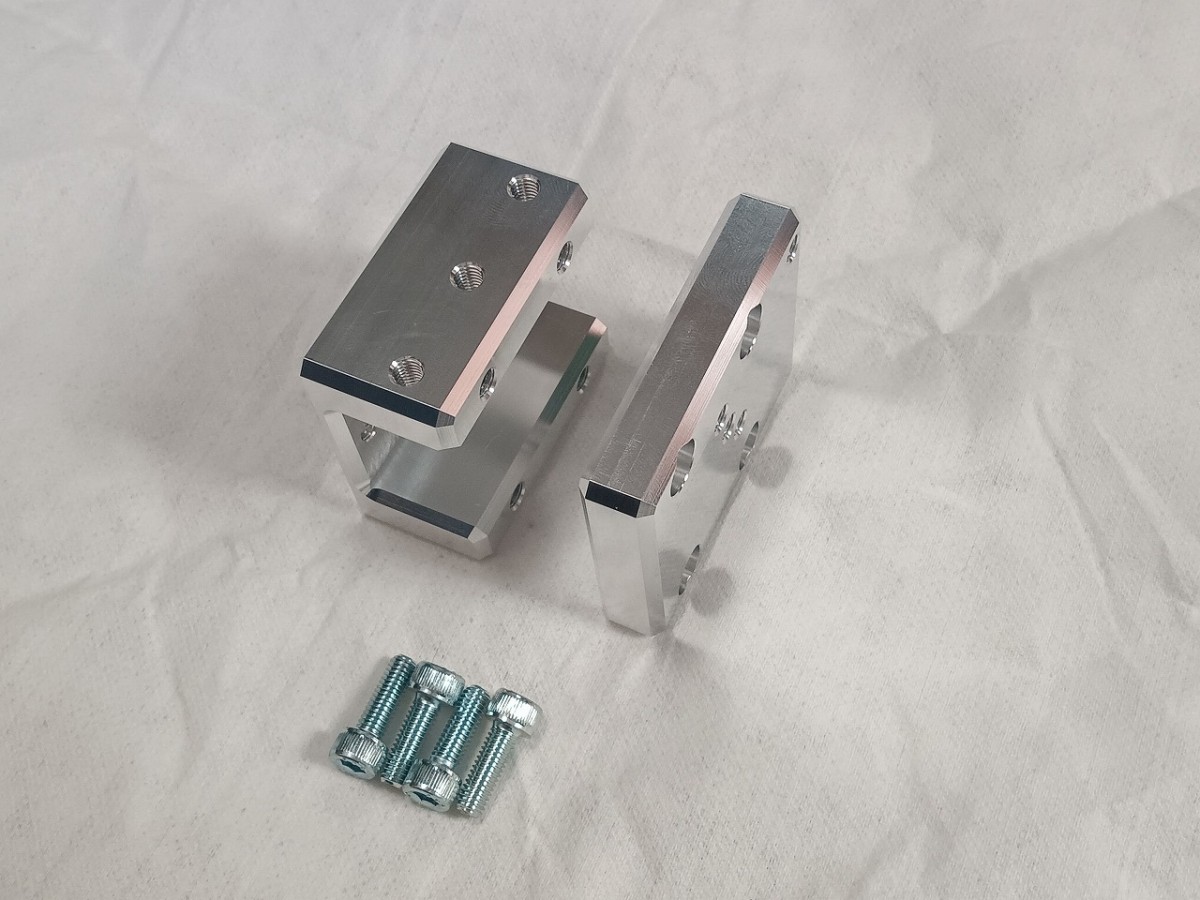

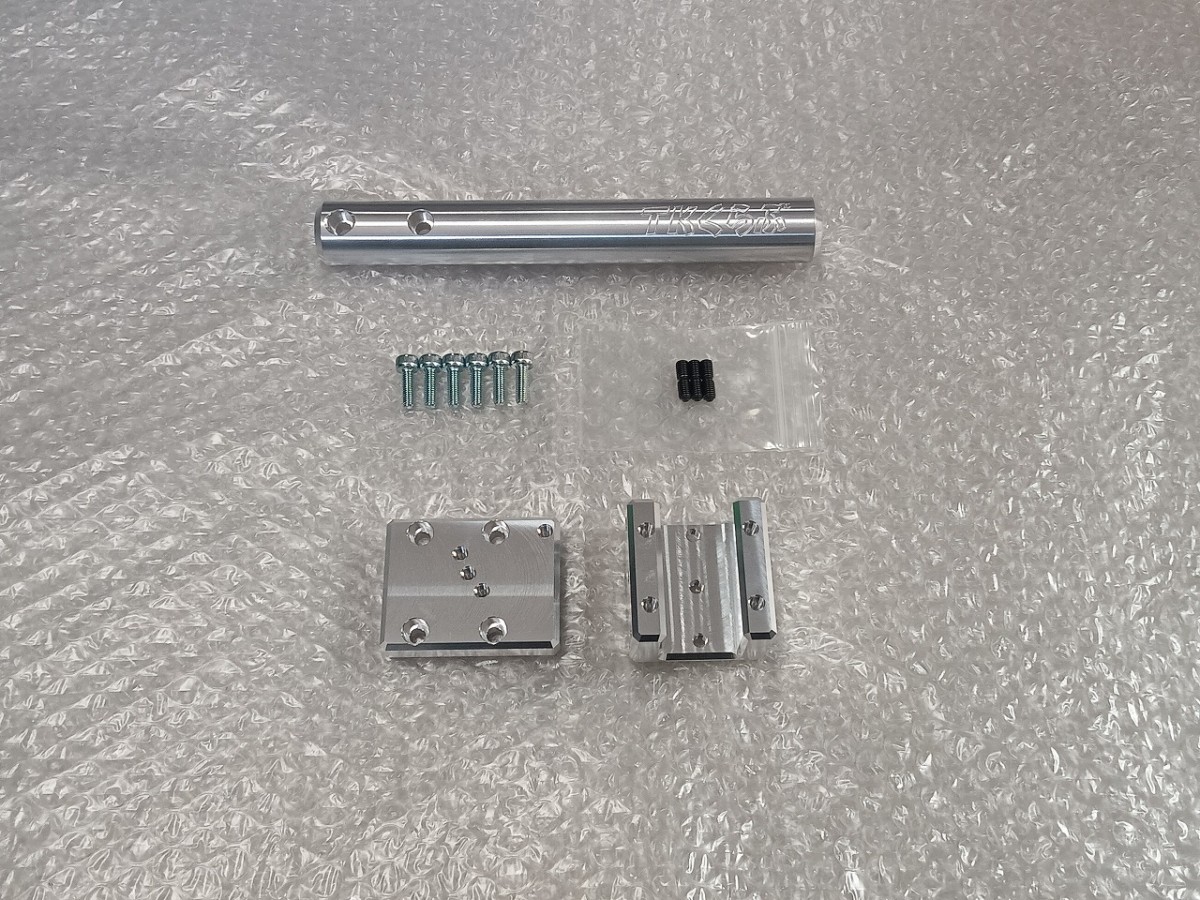

サイドブレーキ　延長レバーキット　構成パーツです

Side brake extension lever kit component parts

↑

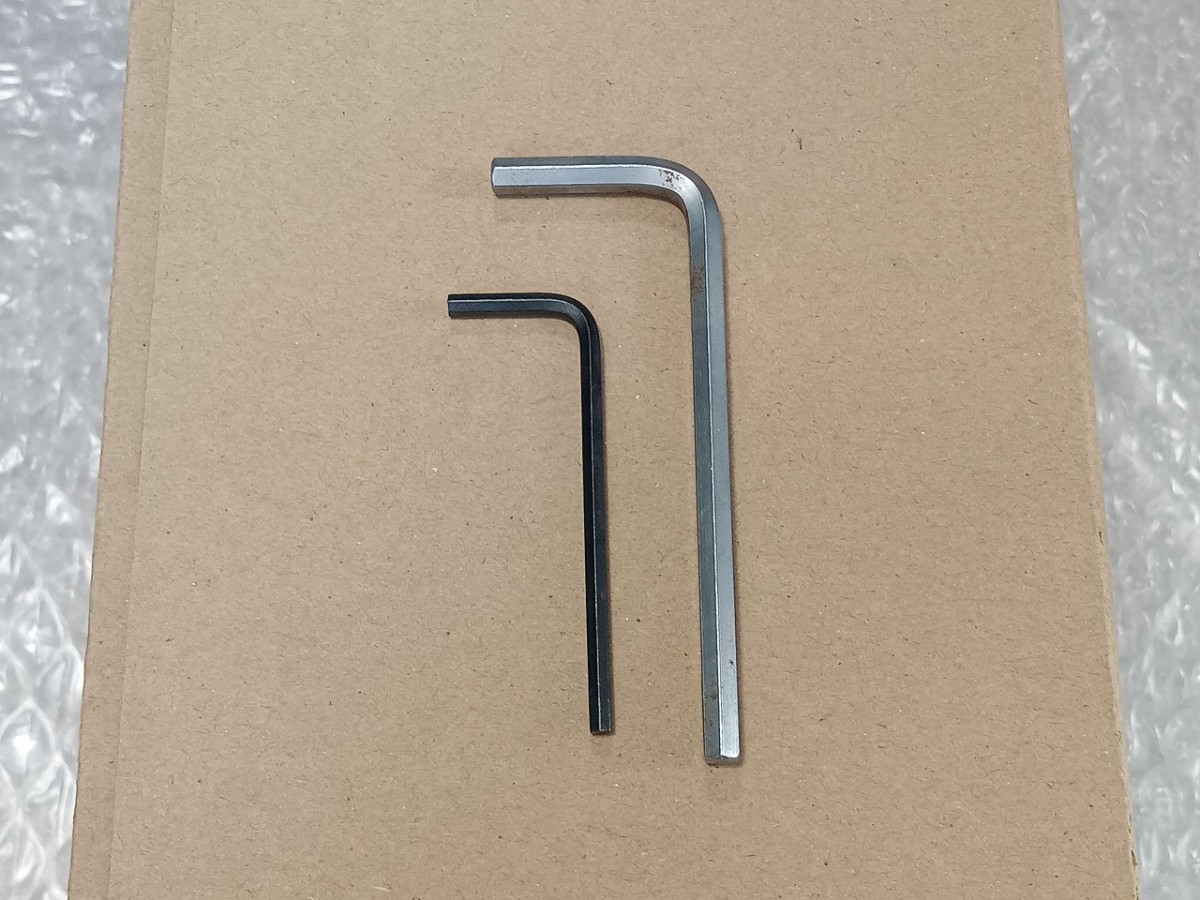

取付の際に必要な工具です

六角レンチ　4.0mm　と　2.5mm

ご準備ください

（キットには含まれておりません）

Tools required for installation:

4.0mm and 2.5mm hex wrenches

(not included in the kit)

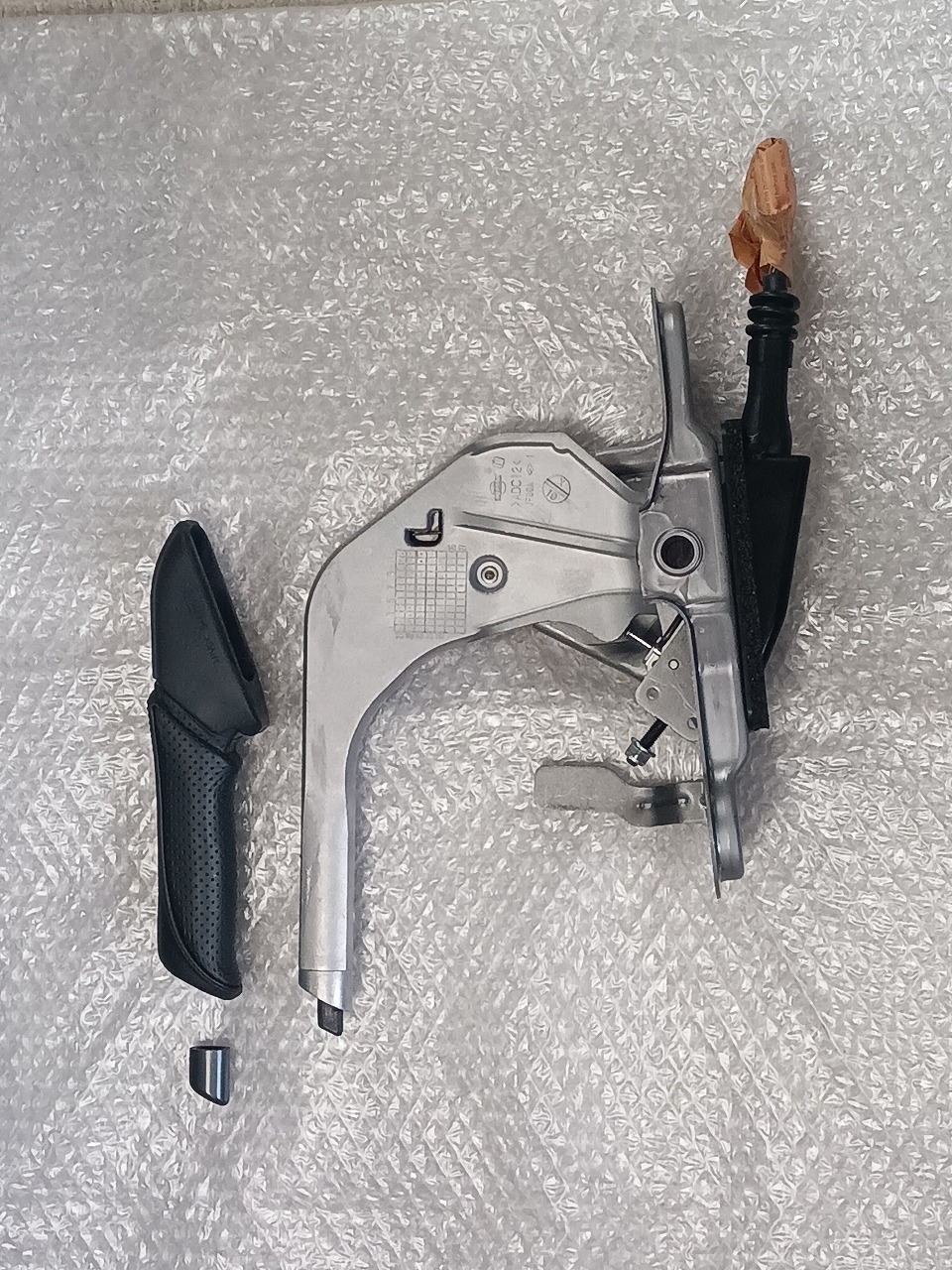

取付準備　サイドブレーキ本体

↑

取付　下準備です

ご自身の車輌のサイドブレーキレバーの

握り部のゴム等を取り外します

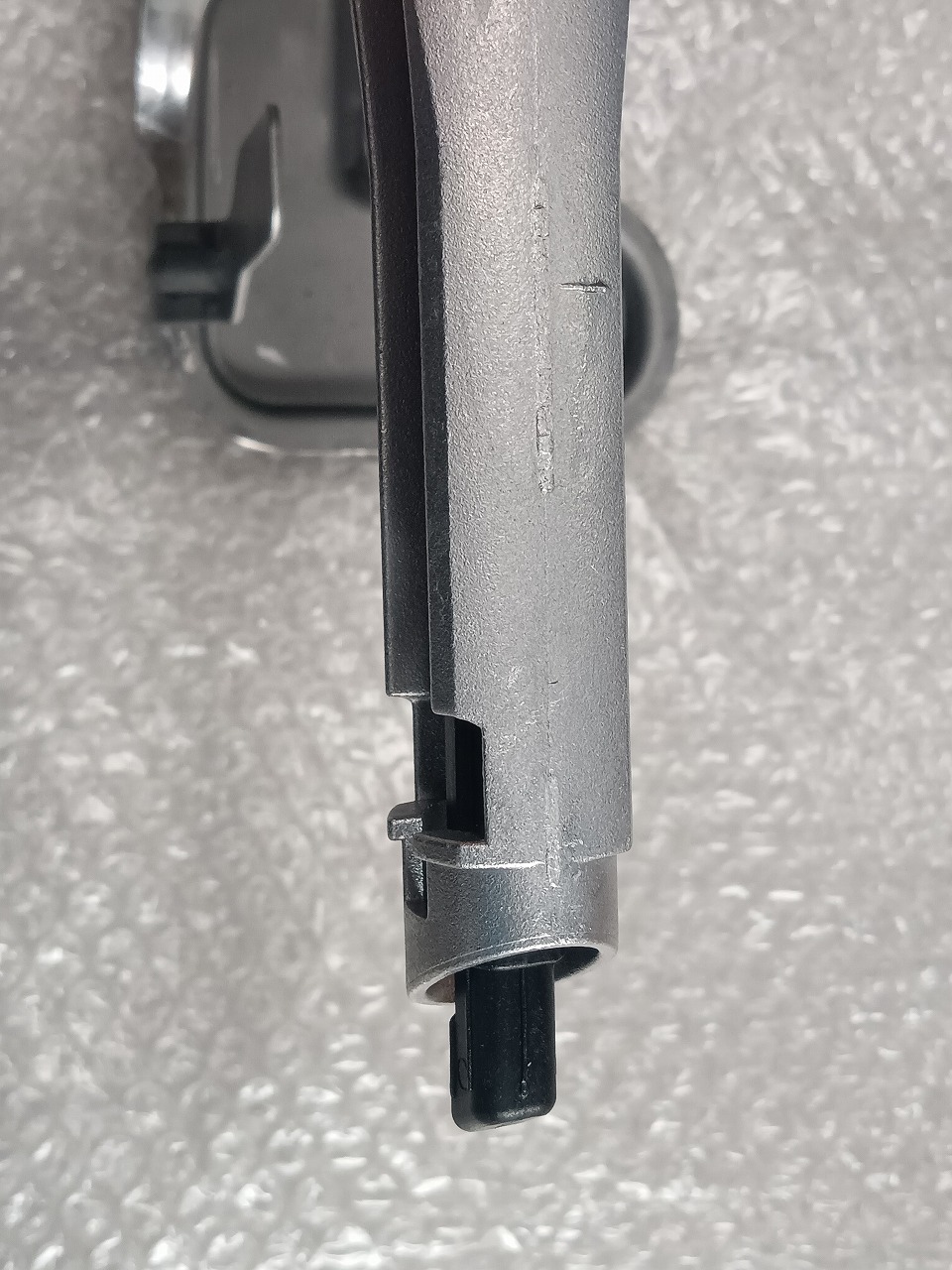

本体フレームの確認です

握り部ゴムパーツが

レバー本体フレームに

しっかりとフィットしています

外れる瞬間に他の部分に衝突しないよう

最新の注意を払い作業ください

Installation preparation

Remove the rubber grip of the handbrake lever of your vehicle

Check the main frame

The rubber grip part fits securely to the lever frame, so please be careful when removing it so that it does not collide with other parts.

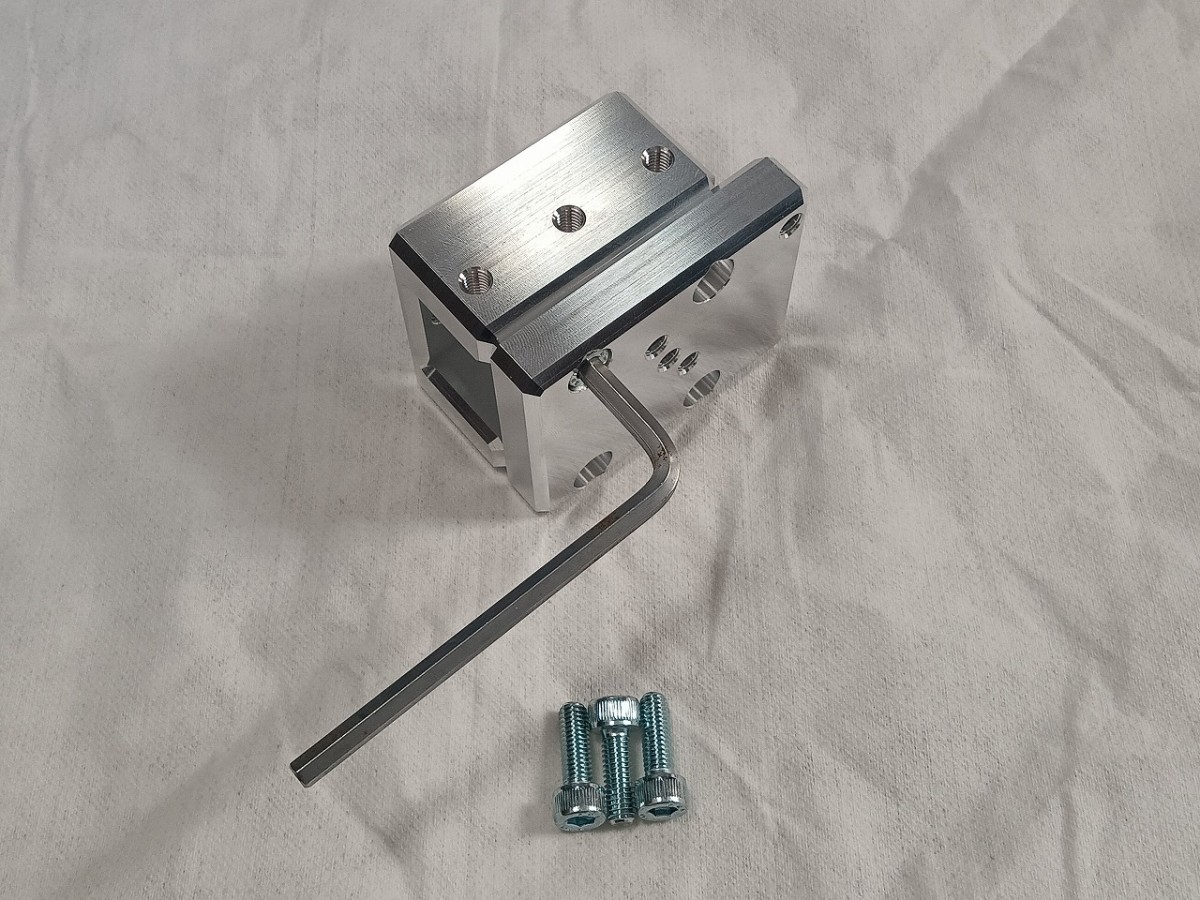

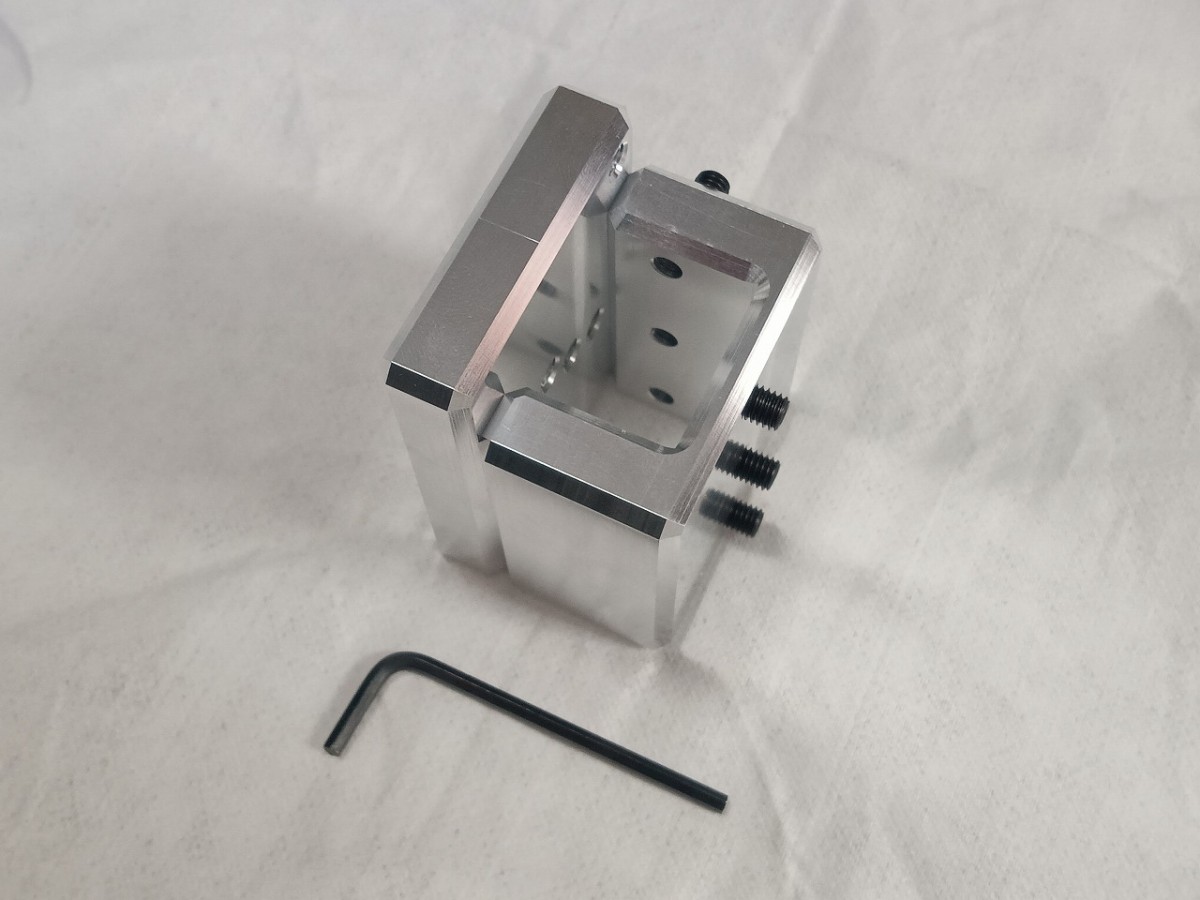

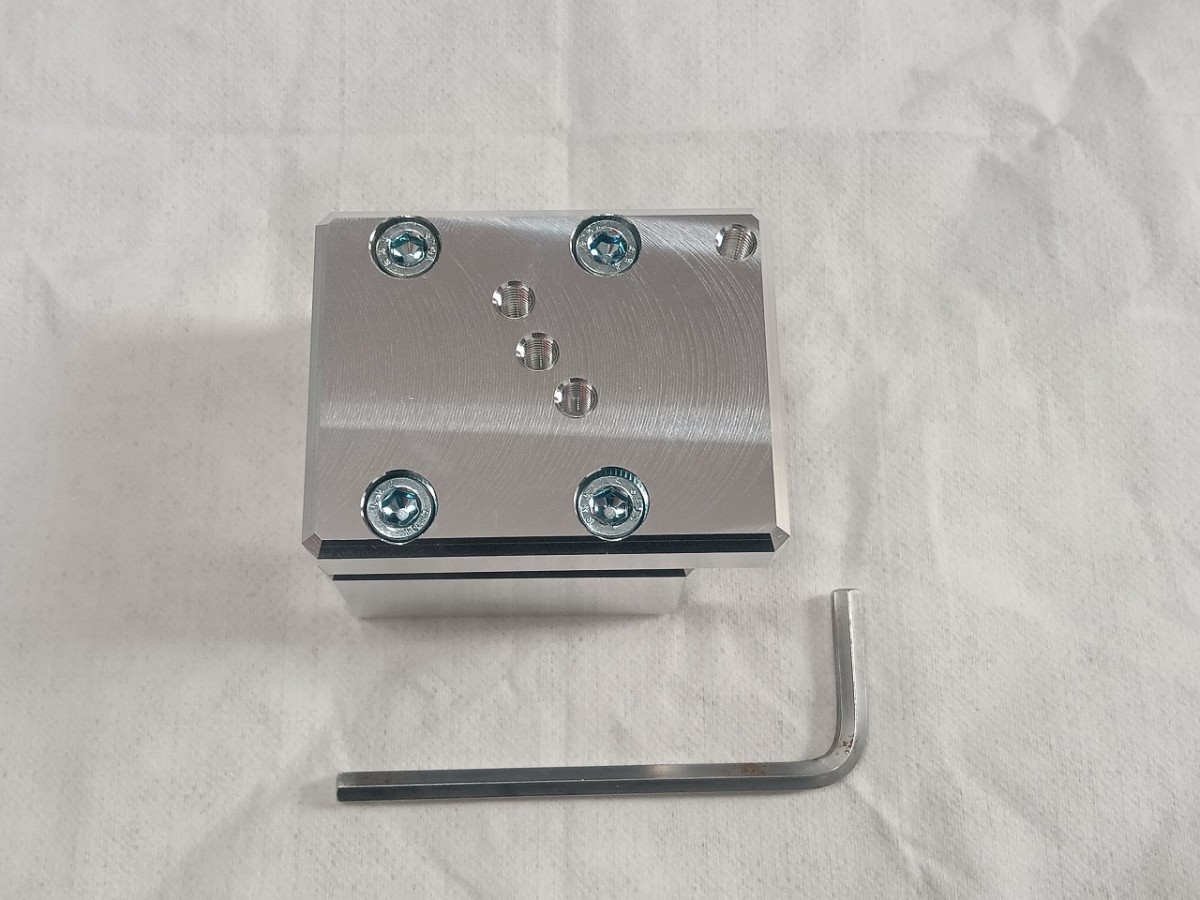

取付準備　ブロックの組み立て

↑

取付準備　ブロックの組み立てです

付属のボルトを使い

２つのパーツを組み合わせます

最終締付はレバー本体に合体した際に

改めて行います

Preparation for installation: Assemble the block. Use the included bolts to combine the two parts. Final tightening will be done again when the parts are combined with the lever body.

↑

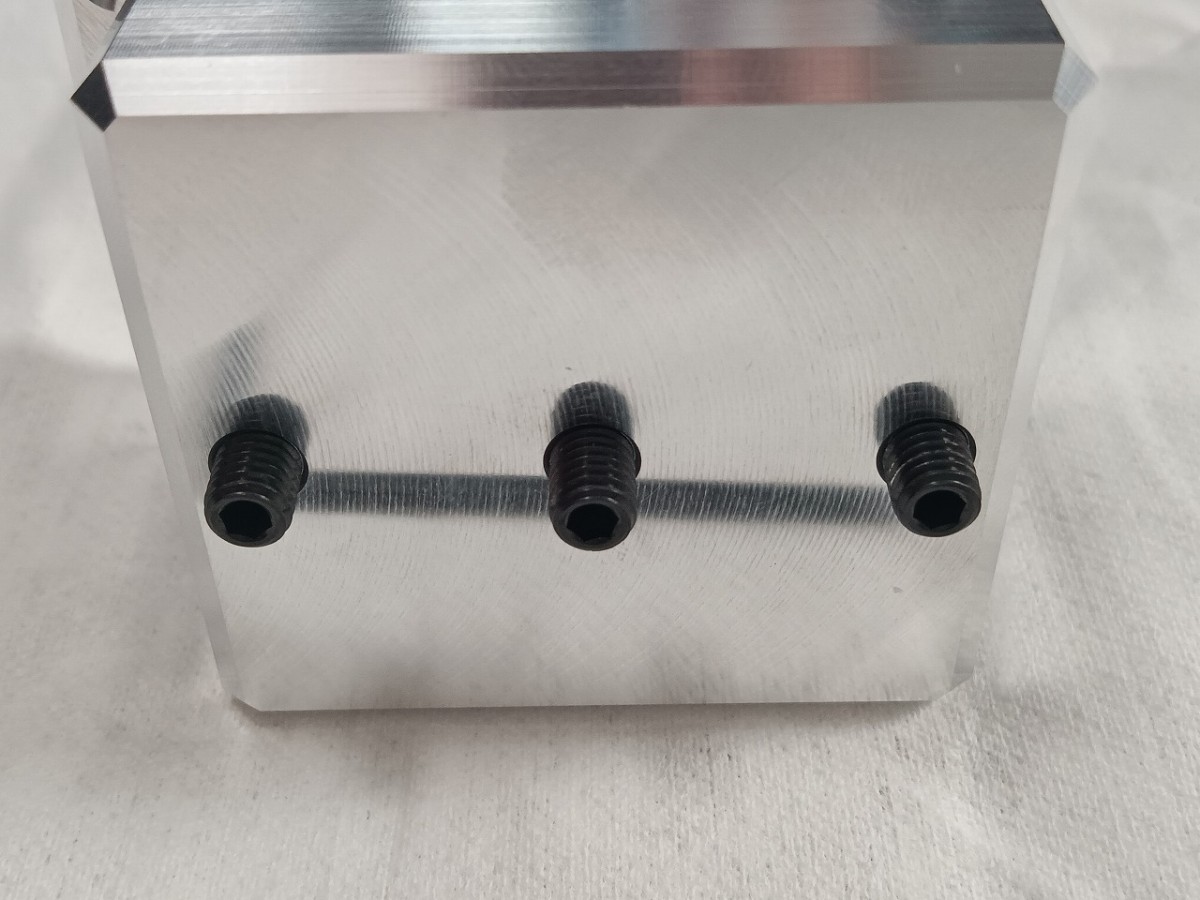

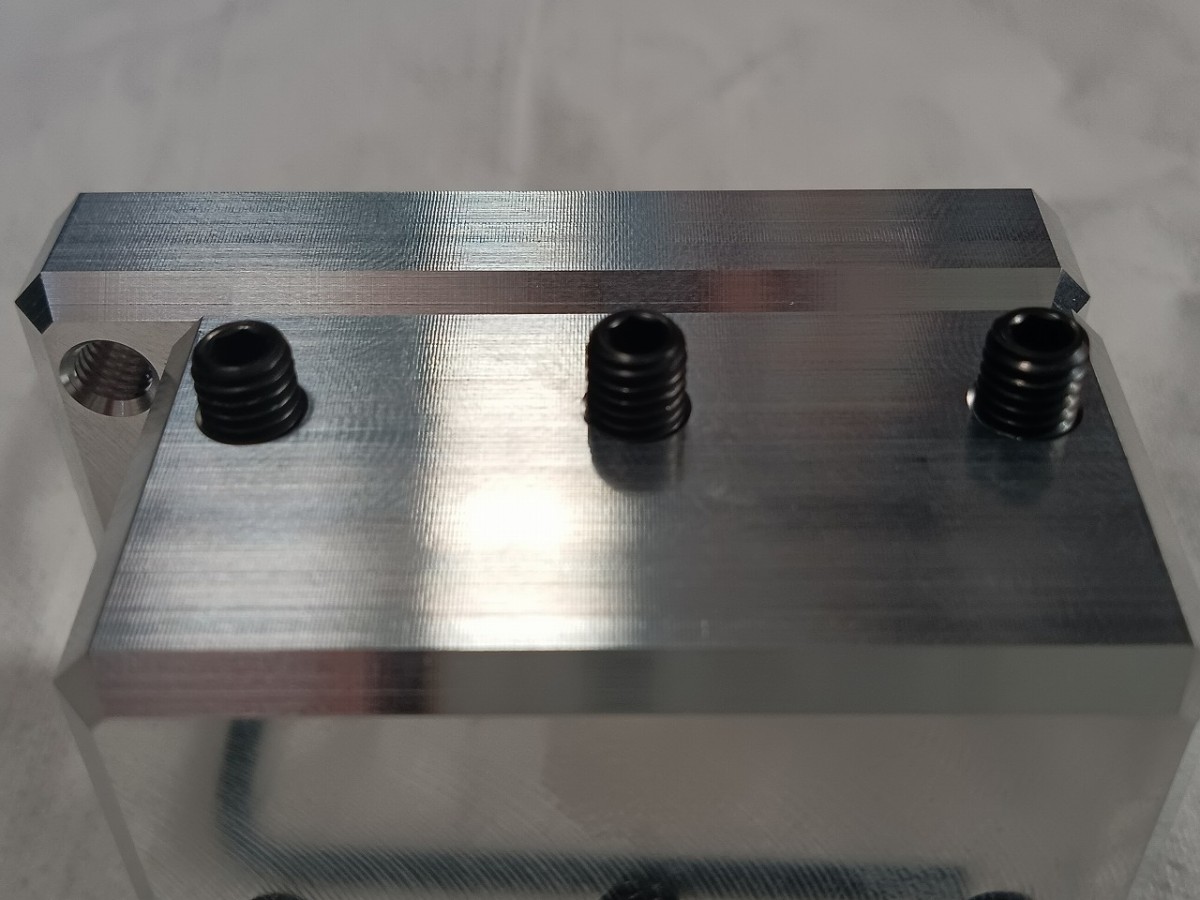

小さなネジ　

イモネジもセットします

（この後本体と合体した際に締め付けます）

Small screw

Set the set screw

(This will be tightened when it is combined with the main body)

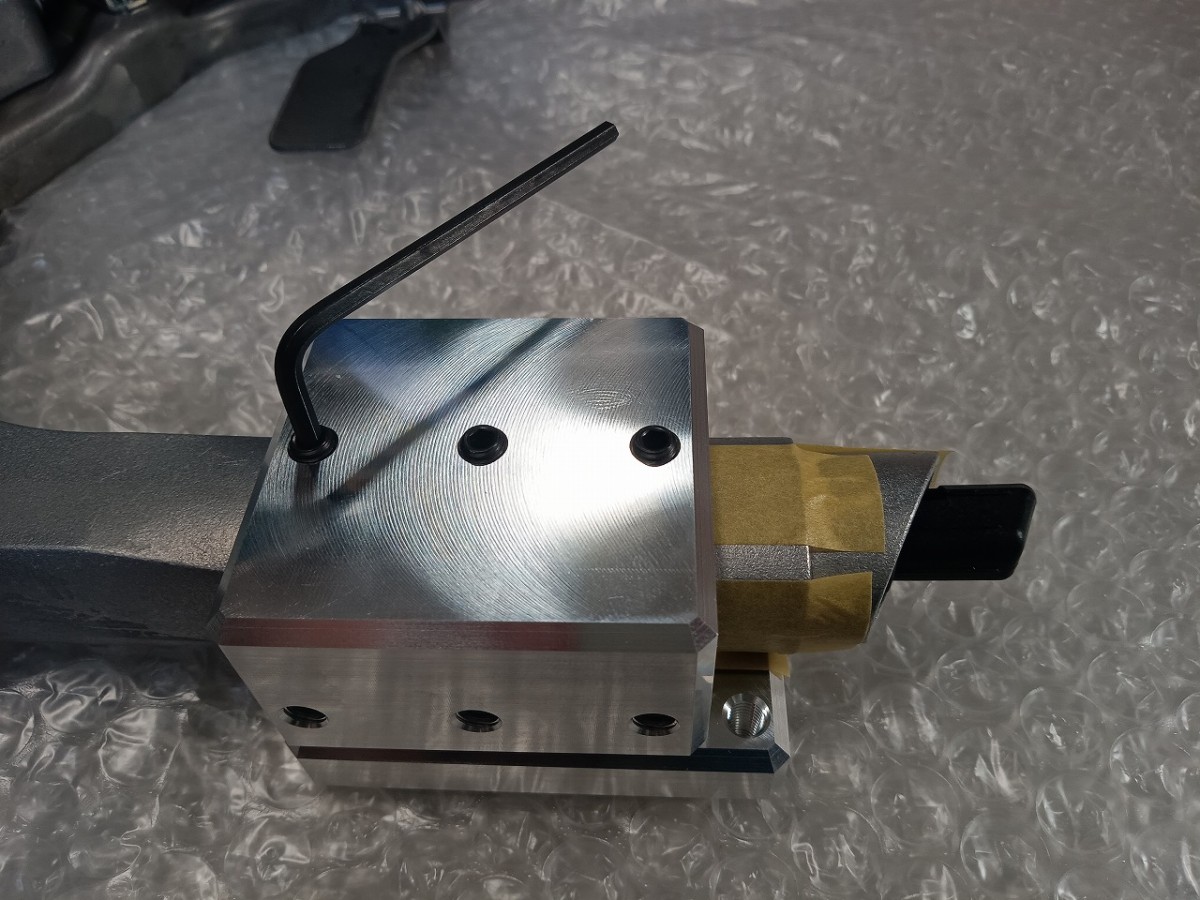

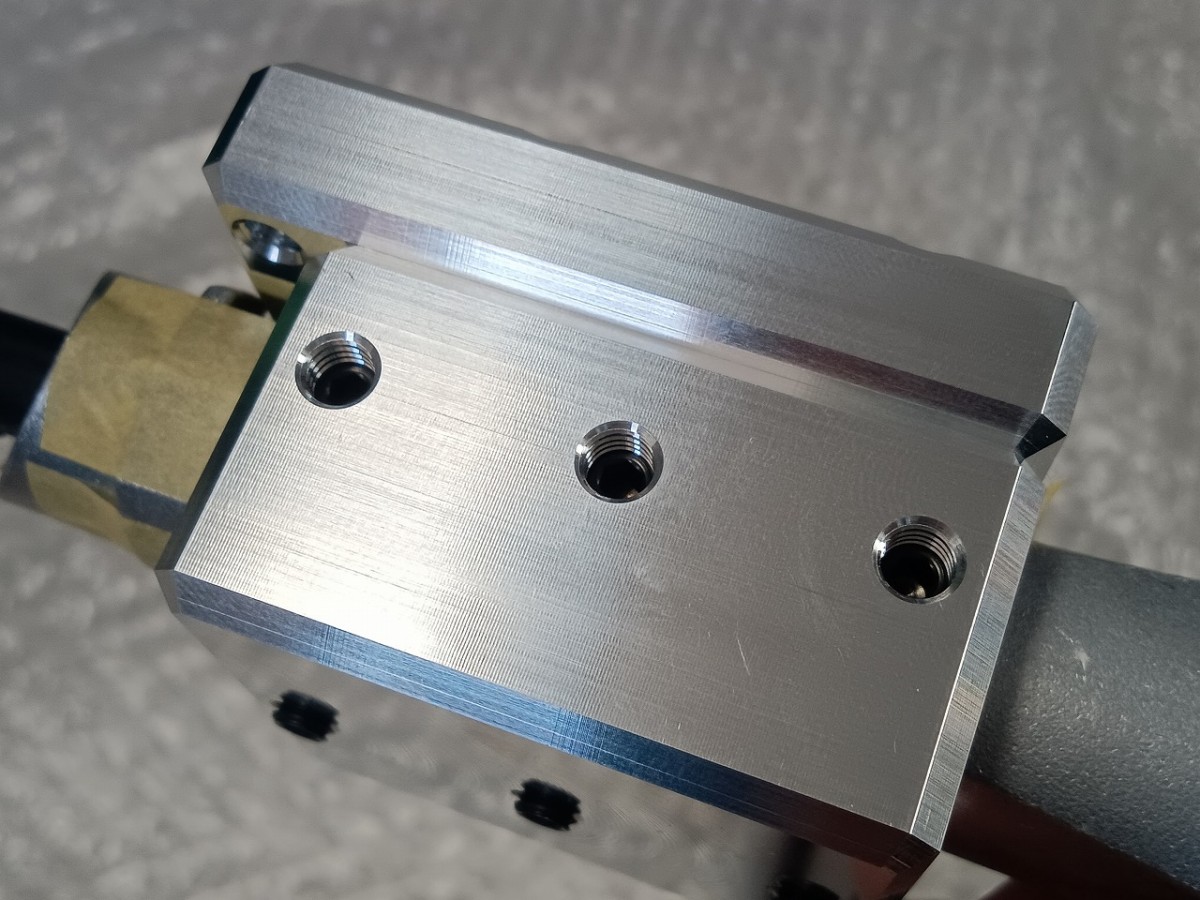

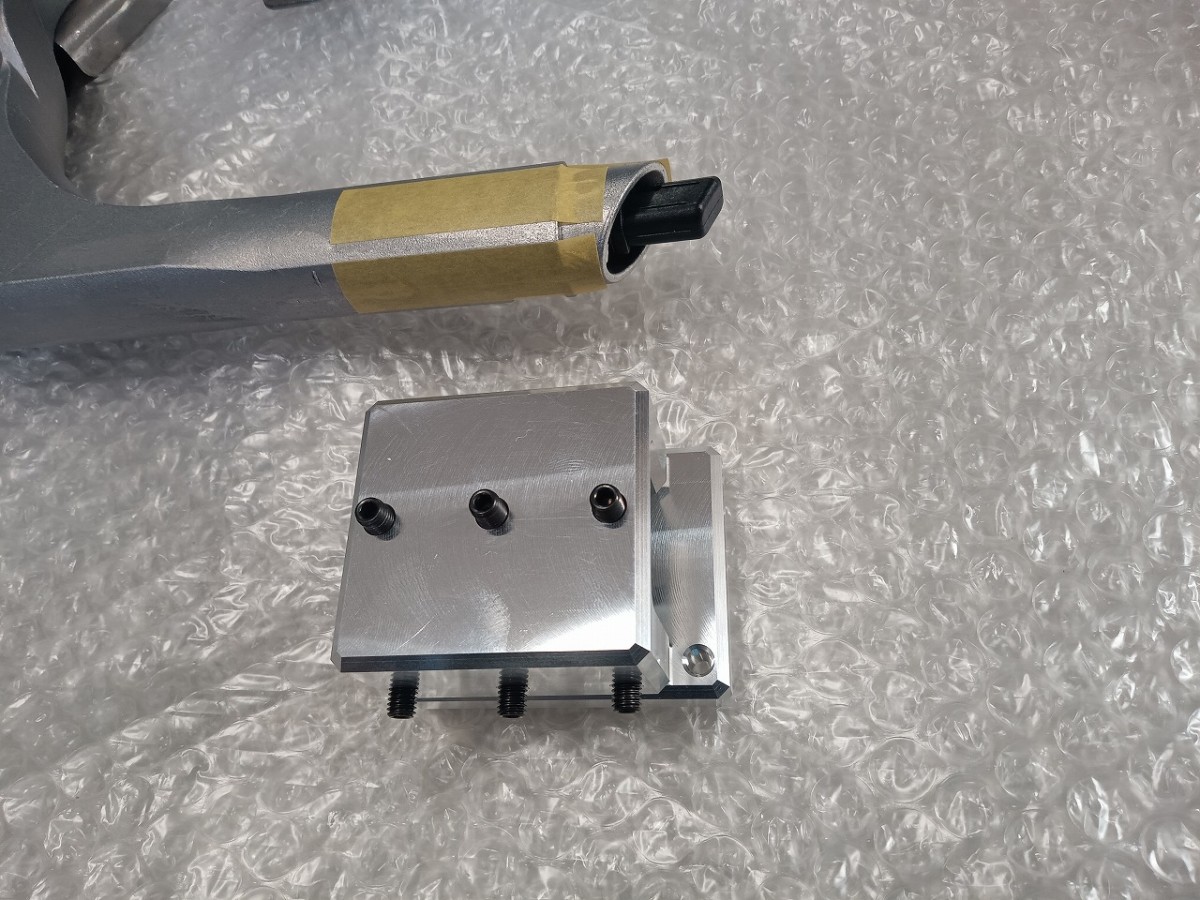

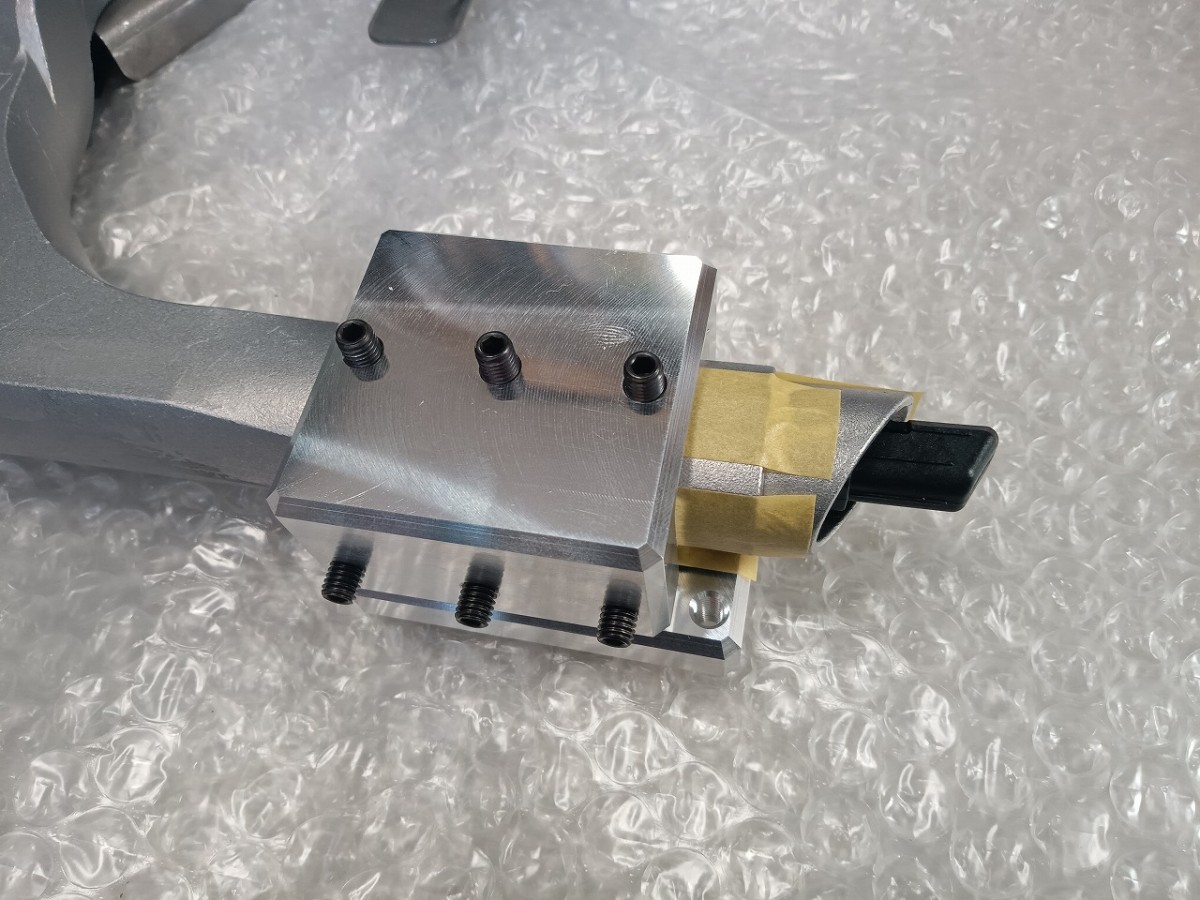

本体にインストール

↑

締め付ける際

締付過ぎには十二分に注意ください

合計6本のネジでバランスよく締付～固定します

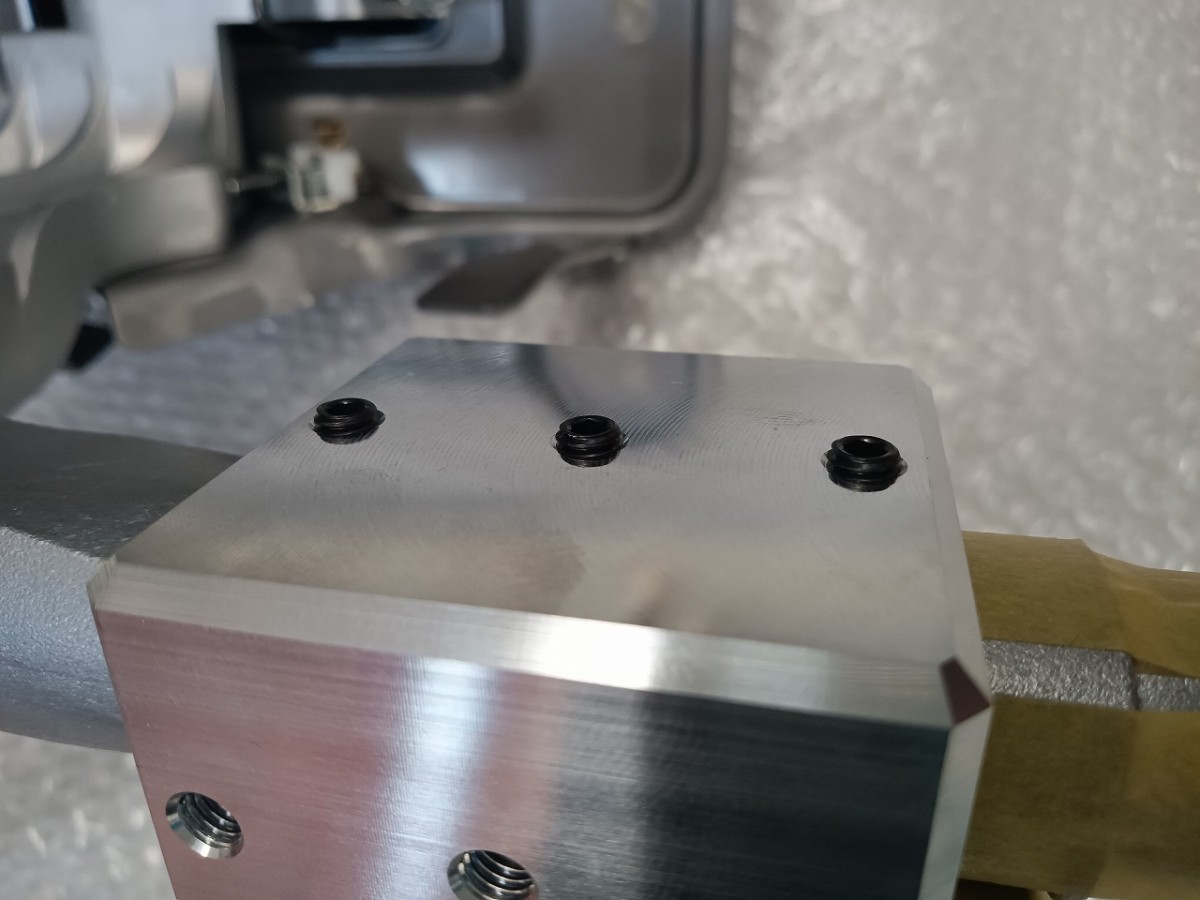

尚　以下の写真の様に

固定ボルトは突起する面と

ネジ内に収まる面があります

When tightening, be careful not to overtighten. A total of six screws are used to tighten and secure in a balanced manner. As shown in the photo below, the fixing bolt has a protruding surface and a surface that fits inside the screw.

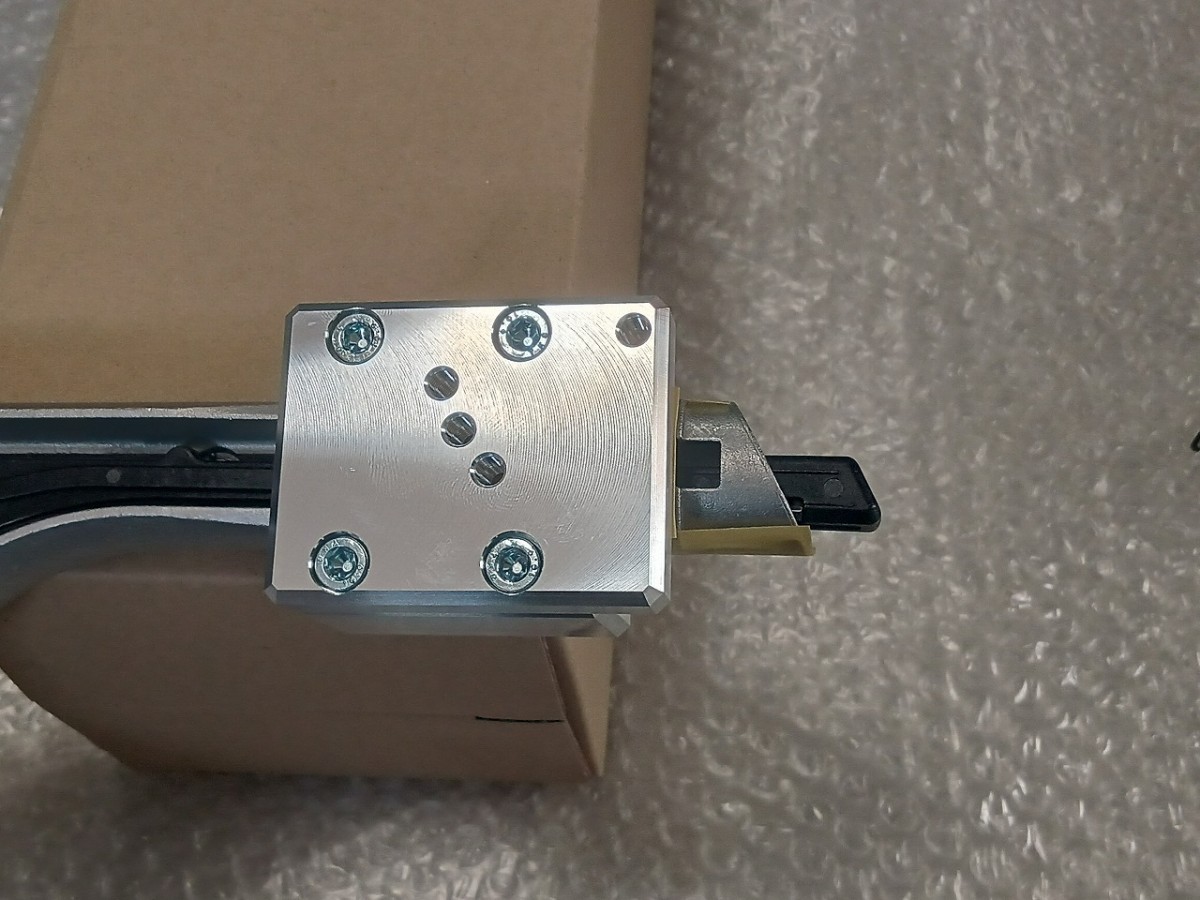

ブロックの固定完了　ネジの締付チェック

↑

念の為

ブロックの合体ボルト

ブロックの本体固定ボルト

締付チェックをお願いします

Just to be sure, please check the tightening of the block joining bolts and the block body fixing bolts.

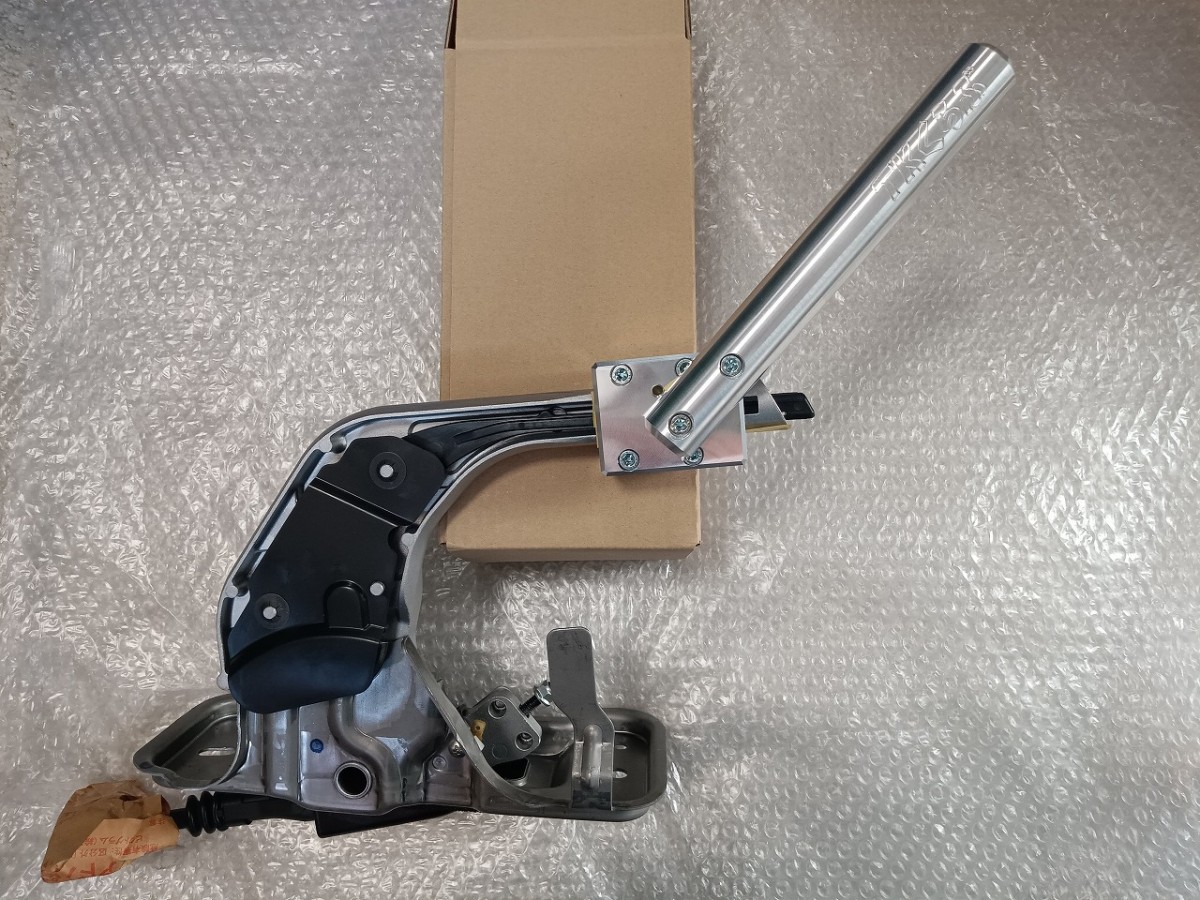

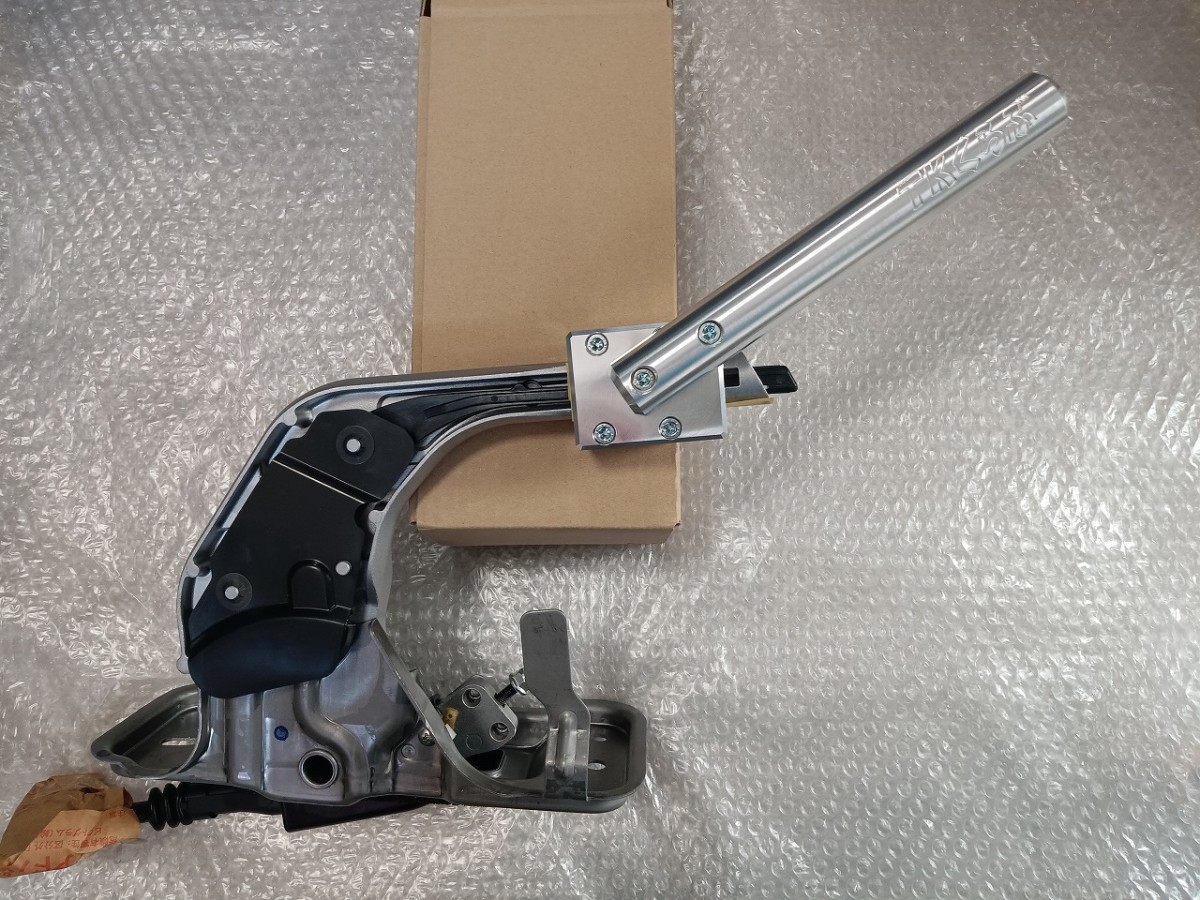

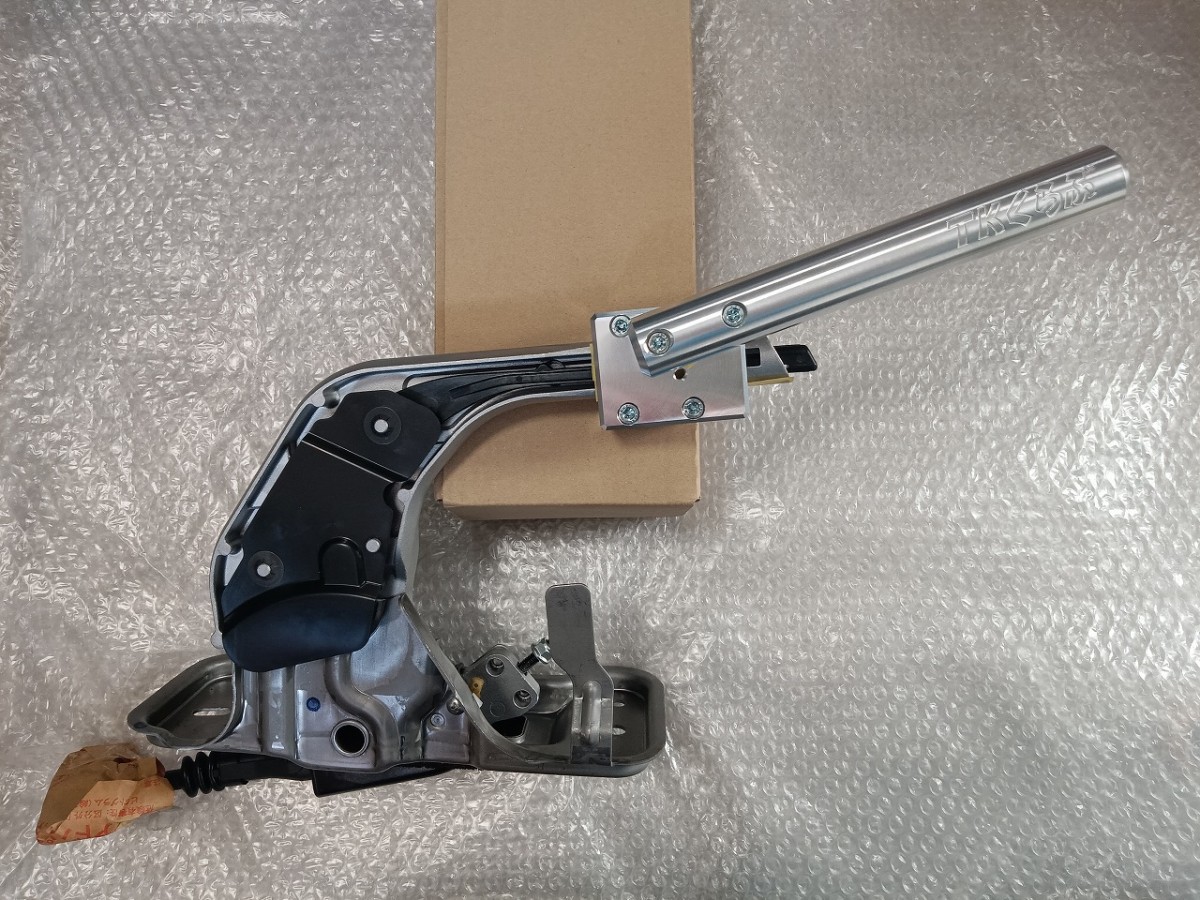

レバー+ブロック=合体　角度調整について

↑

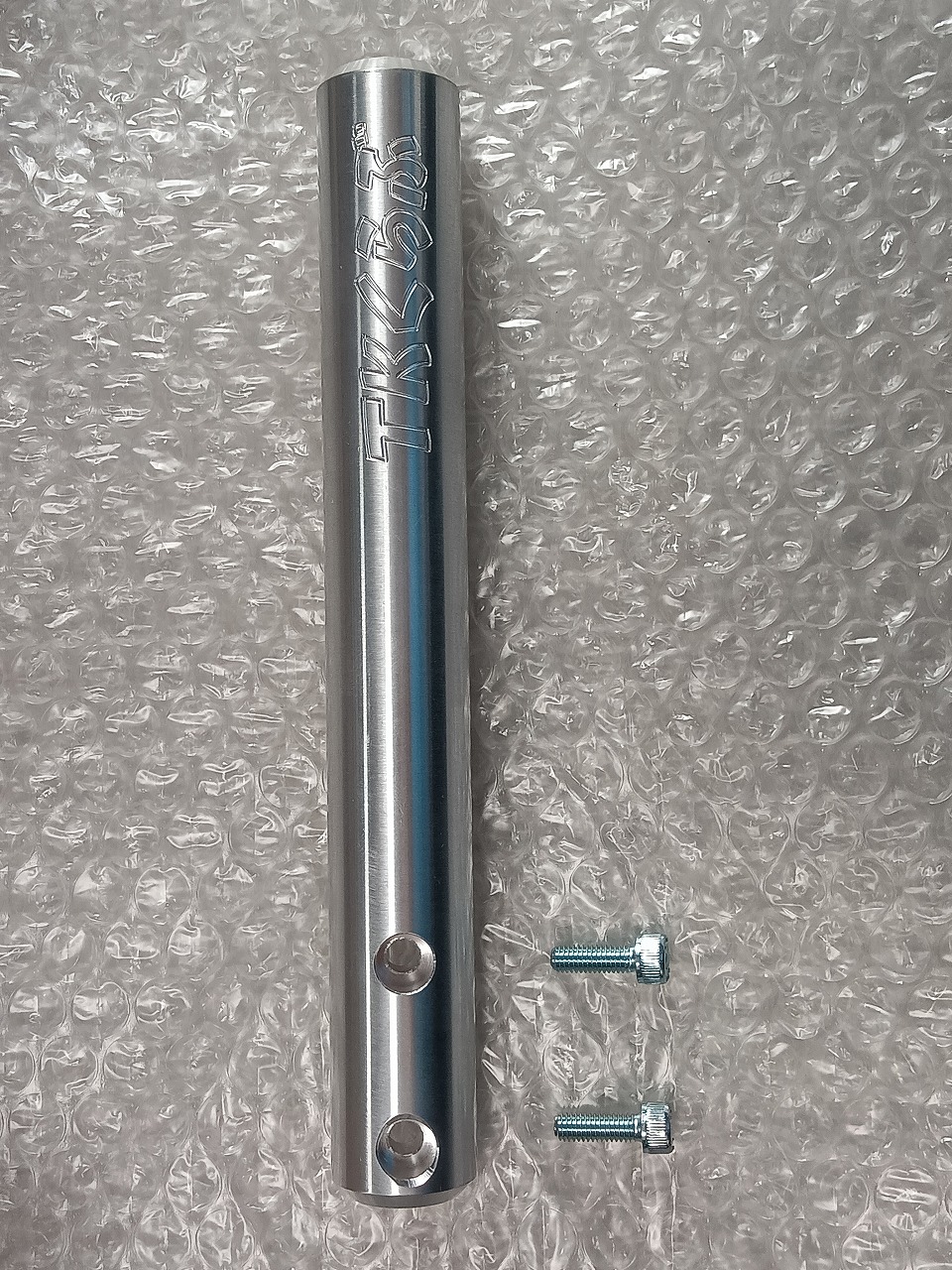

上記　レバーをブロック本体に取り付けます

Attach the lever above to the block body.

↑

角度につきましては

3段階調整が可能です

ご自身の体系～シートポジション

そして車輛側の利き具合等

総合的にバランスを確認し

位置/角度　の決定を行ってください

The angle can be adjusted in three stages. Check the overall balance based on your body type, seat position, and the vehicle's power, and then decide on the position/angle.
