※このページはＴＫくらぶのオリジナルパーツを
購入された方への専用ページなります
こちらの情報を 流用 営利目的 悪用等で
利用する事は許可いたしません
誠にありがとうございます
・ちびっ子サイドステー
・4.5.6点式シートベルトアンカー(ステー)
上記部品の 取扱説明書のページになります
取り付けは単純です
しかし作業には危険が伴いますので
自分での作業は無理・危険と判断されましたら
プロショップさん
又は
作業経験豊富な方に
作業を行っていただくようご注意ください
ちびっ子サイドステー シートベルトアンカー 取付
ちびっ子サイドステー シートベルトアンカー 取付
お買い上げ誠にありがとうございます
ちびっ子サイドステー
シートレールは
ＢＲＩＤＥ社製品にあわせて製作されています
ＢＲＩＤＥ ＳＵＰＥＲ ＳＥＡＴ ＲＡＩＬ ＦＧタイプ = 左右分割タイプ
取付車輌（モデル）はＳ１４シルビアです
説明の基準（考え方）としましては
お客様のお車に 既にフルバケットシートが装着されており
その後弊社の部品を追加で取り付ける（取り替える）と言う内容で
ご紹介しております
予めご了承ください
フルバケットシートの取付 部品構成は
１・シートレール本体
２・シートレールサイドステー
３・フルバケットシート本体
となっています

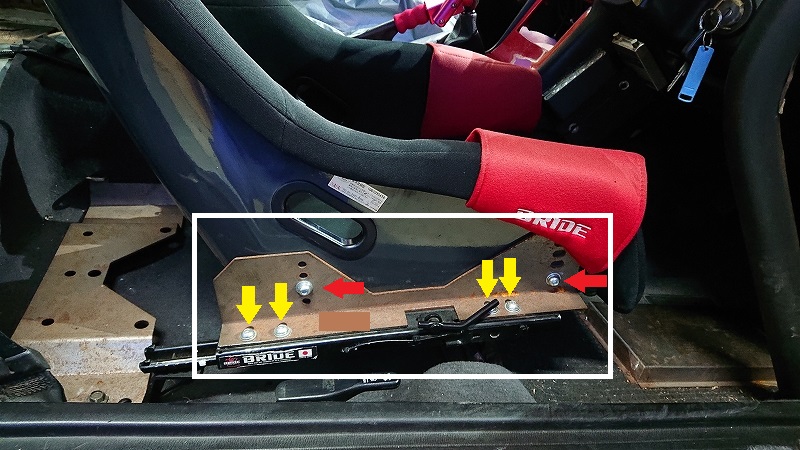

写真の白い枠の中の部品（左右合計2枚）
ＢＲＩＤＥ純正部品のサイドのステー（サイドフレーム）を取外し
ＴＫくらぶ オリジナルパーツを取り付けます
（写真は既にＴＫくらぶの部品がついています）
現在写真のように
フルバケットシートが
ＢＲＩＤＥ純正のサイドステーにて装着済みの方の手順は
① 矢印 赤 → 左右合計4本 を緩めボルトを取外し
シートレールから フルバケットシート本体を取り外します
② 矢印 黄 → 左右合計8本 を緩めボルトを取外し
レール本体から ステー本体を外します
③ ＴＫくらぶの部品を シートレール本体に取付（ボルト8本）
④ フルバケットシート本体をレールにあわせ ボルトで固定します（ボルト4本）
⑤ 必要に応じて 調整をして下さい
初めてフルバケットシートを取り付ける方は
①・純正シートを取外し
②・ＢＲＩＤＥ純正のシートレール本体の取付
③・ＴＫくらぶのサイドステーの取付
④・フルバケットシートの取付
⑤・必要に応じて微調整
の手順で取りつけてください

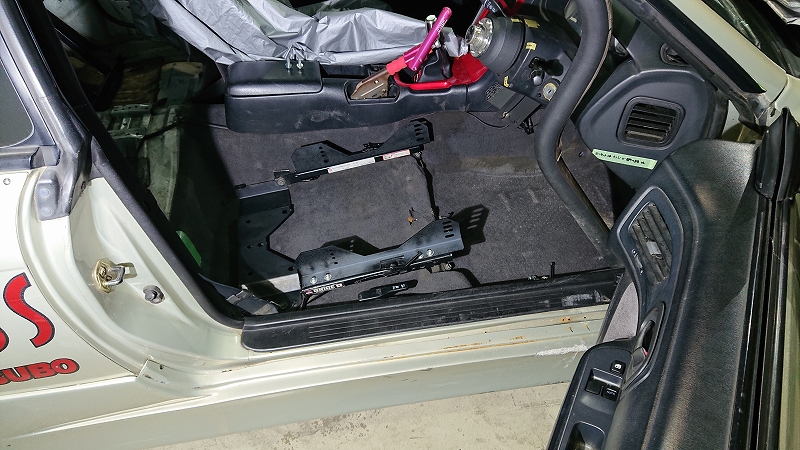

↑の写真は
１番はじめの状態から比較して見て
バケットシート本体 + ブリッド純正サイドステー
を取り外した様子です
（何も無い状態から見ると
（シートレールの本体だけ
（取り付けた状態になります

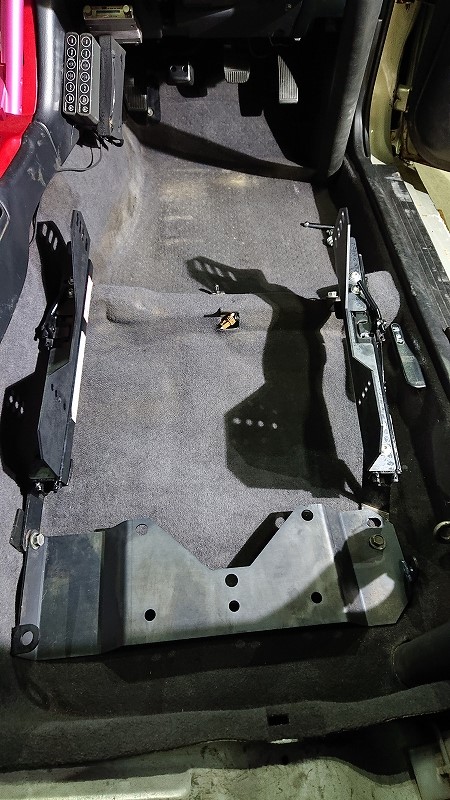

↑の写真は
ＴＫくらぶのパーツ
・ちびっ子サイドステー
・4.5.6点式ステー
がどのように取り付けられているか
分かりやすくしたモノです

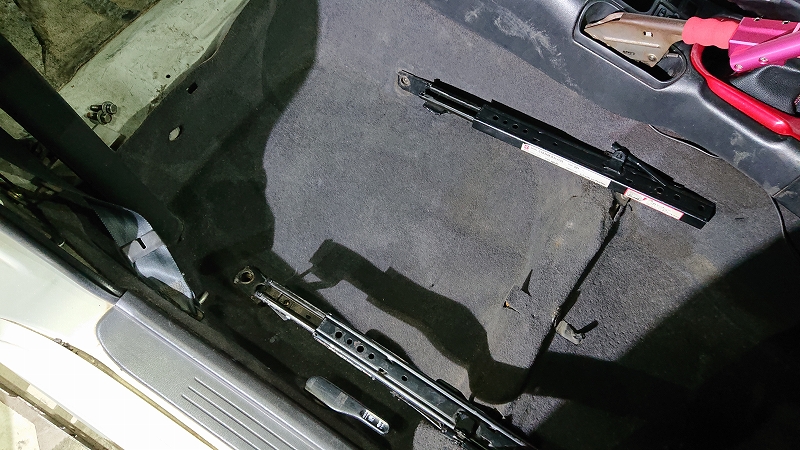

↓の写真も同様に車内から見た様子です
